开关控制插座怎么接线方法:

来源：吉祥电器

       很多人在装修新家时都会面临一个难题:站在一堆开关插座和电线面前,大脑空白,好像没学过开关控制插座怎么接线?别担心,今天就带你攻克这个家装小难关,从基础图示到实操步骤,毫无经验的装修小白也能轻松掌握开关插座接线技巧。

开关控制插座怎么接线? 各型号实操一步到位：

1、三孔开关控制插座

   三孔开关控制插座的目的是使插座上的电器能被开关直接控制。关闭开关,插座断电,打开开关,插座便恢复供电。首先,找到标有 “L”(火线)、“N”(零线)、“E”(地线)的接线柱,一般火线为红色,接 “L”;零线蓝色,接 “N”;黄绿相间的地线接 “E” 。若开关要控制插座,可将火线先接入开关一端,再从另一端引至插座 “L” 端 。

2、五孔开关控制插座

   五孔开关控制插座的接线既可以接成控制插座的方式,又能接成控制灯的接线方式。

  如果需使开关控制插座,则先将开关的左侧端子与电源火线连接,然后将开关的右侧端子与插座左下角端子连接,再然后将插座右下角端子与电源零线连接,最后将插座上方的端子与地线连接即可。

如果需使开关控制电灯,则将开关左侧端子与电灯火线连接,然后将开关右侧端子与插座右下角端子连接,并从该端子连接一条火线与电源火线连接,再然后将插座右下角端子与电灯零线连接,并从该端子连接一条火线与电源零线连接,最后将插座上方端子与地线连接。

小白掌握开关控制插座怎么接线后,不要着急通电,注意零火线不要接反,检查端点螺丝是否拧紧,接线无松动后再通电测试。

开关插座款式多变,优势尽显：

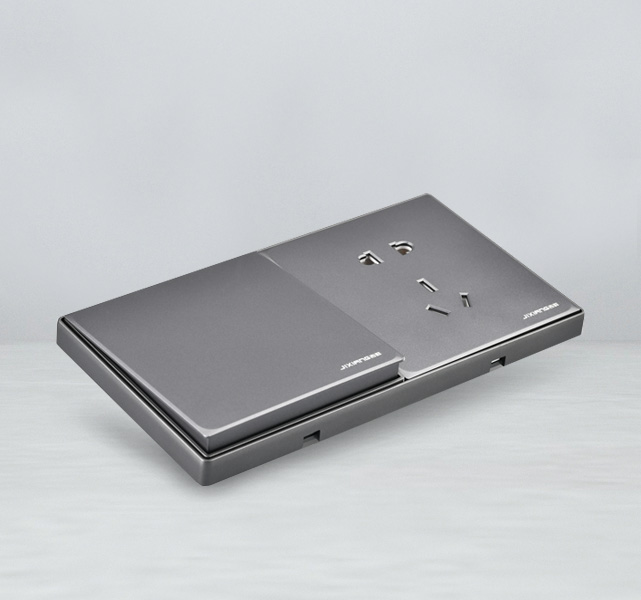

吉祥开关插座在接线方面有着独特优势。如吉祥开关和插座,其大面版开关产品采用大孔接线端子,为用户提供了更大的接线空间,能够同时接入 2 根 4mm² 的电线。不仅大大降低了接线难度,即便是毫无经验的新手,也能轻松应对,顺利安装。

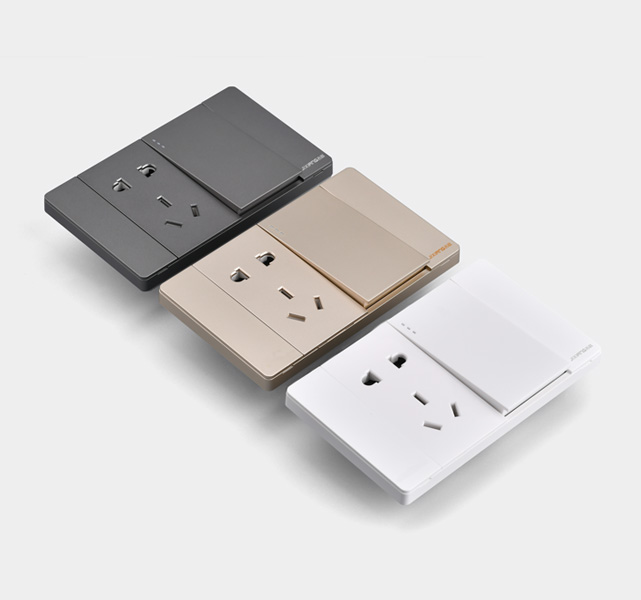

  在功能设计上,吉祥开关不仅有这种带开关的三极普通款插座,还有诸多契合现代生活的新式插座。如五孔带 USB Type A+C 插座,充分考虑到了用户各类电子设备的充电需求,无论是手机、平板还是其他数码产品,都能在此找到合适的充电接口。自带出线孔的引线面板,为用户轻松解决各类电线、音频线的收纳问题,使家居整洁有序。
